PCV均一粉杂质在线检测系统



项目背景与需求



将PVC粉（不限于）从管道中取出，然后输送到检测设备上，测定杂质大小以及数量，生成报告输送到服务器。



1.1 现场设备不足分析

传输粉料少

管道中的粉料，只占据整个管道截面的25%左右，由于采集

管道高于输送管道，使得通过采集管道的主要是空气，导致

采集过程中粉料过少；

管道直径小

采集管道的直径过小，而且有弯管，导致粉料在输送过程中，容易卡在转弯处，无法到达被检测位；

粉料污染

PVC的理化性能，一般用不锈钢或者铝合金材质，来防止加工过程中，产生腐蚀物质，在传输过程中，需要考虑防腐性和防止通过管道，对粉料产生污染；





2.1 改进措施

提高传输效率

1、在做粉料收集过程中，尽量用不锈钢材质的管道作为输送管道；

2、减少粉料在静电作用下的附着；



改善传输方式

1、由于检测量相对较少，采用机械螺杆推送的方式传输物料，不切合实际情况；针对传输过程，我们提供了两种方案；

2、粉料传输过程中，需要考虑粉末和空气夹杂物中，空气如何排出的问题；在所提供方案中可以避免空气对采集粉末样本量的影响；



减少粉料污染

1、每次输送，尽可能的输送干净，防止有老料，污染刚采集的物料；

2、使用表面光滑的管道传输粉料



3.1方案介绍

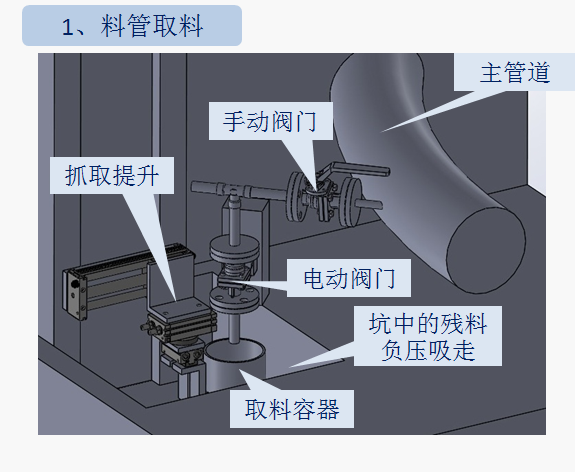

1.主管道取样：用于杂质检测200ml,气味检测20ml，留样1L.

2.主管道粉料通过电动放料阀， （手动阀门常开，用于检修）开始的1L物料不做取样，通过现场的负压装置收集，然后再放料取样，做检测。

3.取样粉料落料至定量容器内通过料位检测传感器，检测到装料容器料满了后，传输机构开始输送。如左图

4.装料容器完成一次取料-送料，清洁后，回程进入下一循环。

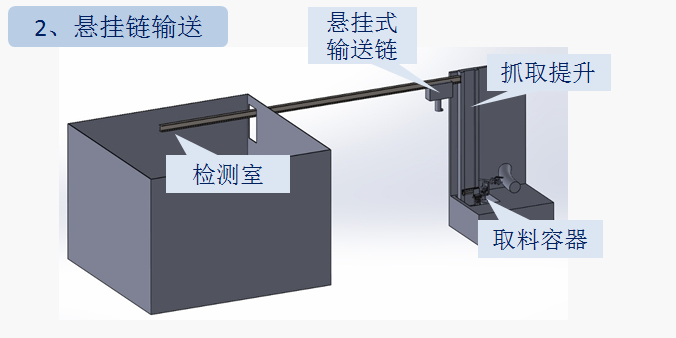

1.取料容器满后，抓取提升机构将容器挂在悬挂式输送链上。

2.悬挂式输送链将容器送至检测室内。

3.装料容器完成一次取料-送料，清洁后，回程进入下一循环。

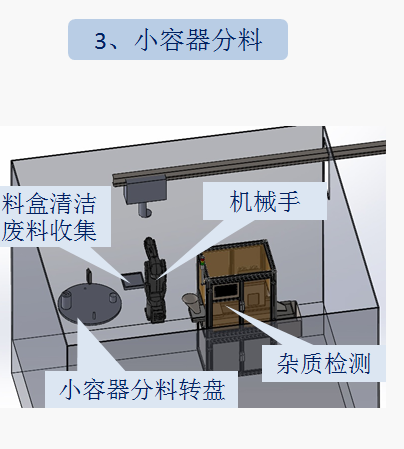

1.悬挂式输送链将料盒传送至实验室内指定位置。

2.机械手将悬挂式输送链送过来的料盒里的料，分配到各个小容器内。将装料容器内剩料倒入先放置的废料收集槽中，用负压清洁装料容器。清洁后的装料容器放回悬挂输送线，准备下一次盛料。装料容器完成一次取料-送料，清洁后，回程进入下一循环。

3.小容器转盘上有被动限量装置，物理上保证料粉在约定容量，误差5%。

4.机械手将200ML小容器料粉倒入视觉检测装置，自动检测，生成报告。

5. 1L小容器料粉用作留样，供人工取料实验室用。

6.20ml小容器料粉用作气味检测。

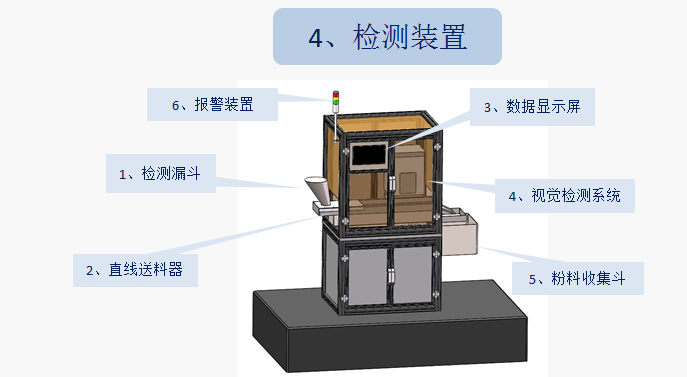

1、粉料进入位于左侧的漏斗内后，直线振动盘启动；

2、在自身重力及振盘振力作用下，粉料从漏斗底部特设结构中流出；并向前运动；

3、在振盘振动力作用下，层叠的粉料铺开成单层，并经过相机底部，拍照取像；

4、软件算法处理后，系统获取粉料数据并收集分析相应数据，保存本地，外发长线服务器端；

5、粉料经过检测后流入右端的粉料收集斗

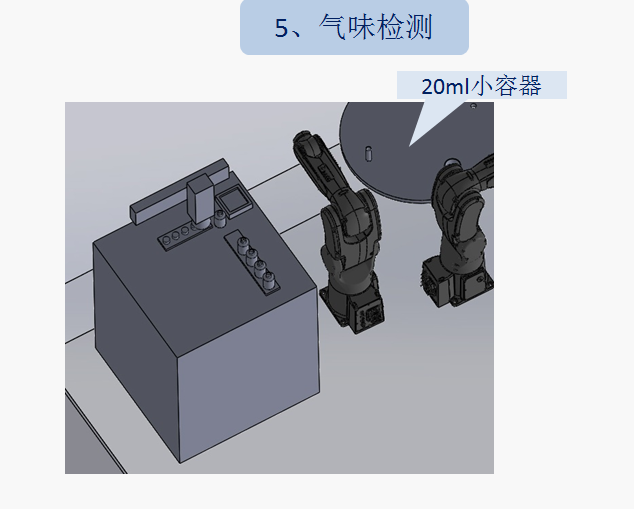

1、机械手2将气味检测瓶放置在装瓶平台上；

2、机械手2将转盘中的20ml小容器粉末倒入气味检测瓶中；

3、机械手2将气味检测瓶放入压塞位置，进行压塞；

4、机械手2 将气味检测瓶放入待检区域，等待气味检测。

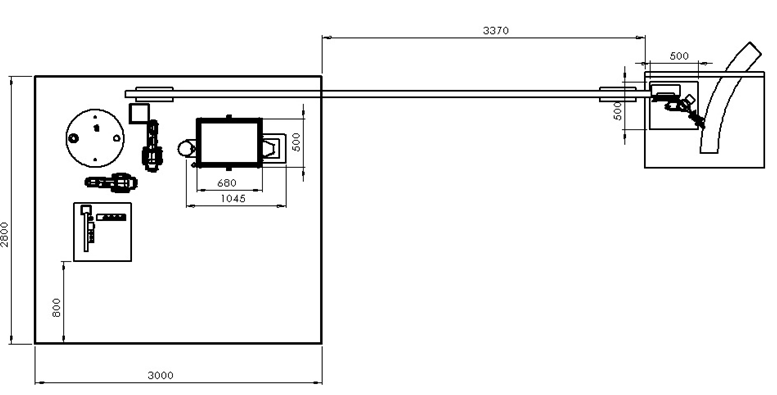

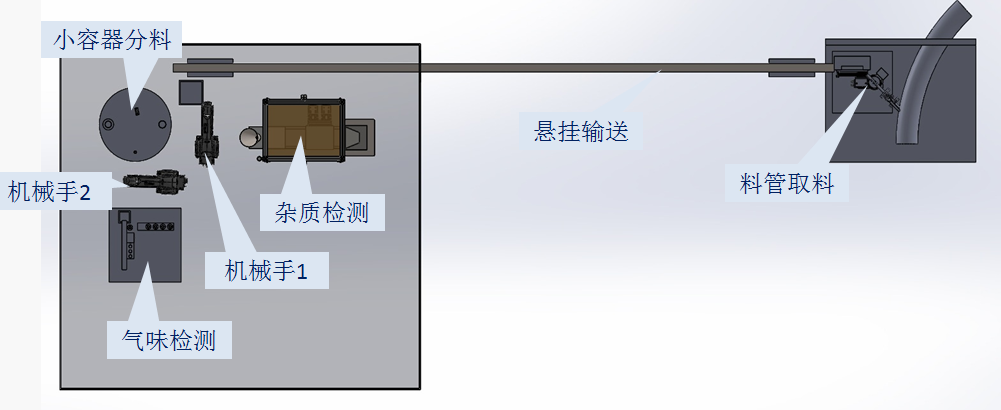

4.整体布局

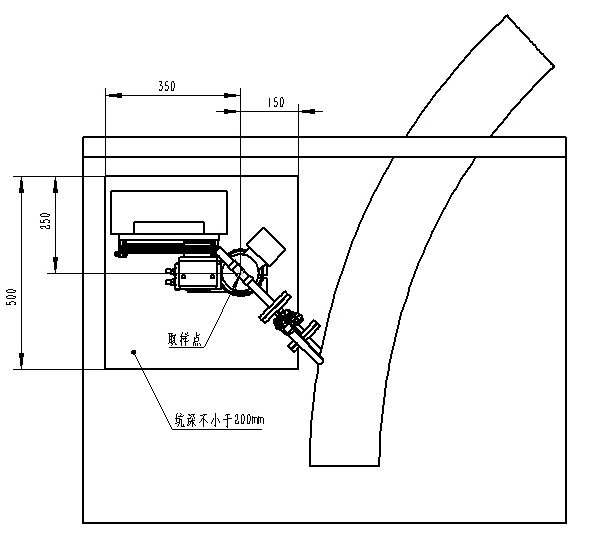

4.1取样点挖坑尺寸

1、以取样点为基准；

2、挖500mmX500mmX200mm的坑；

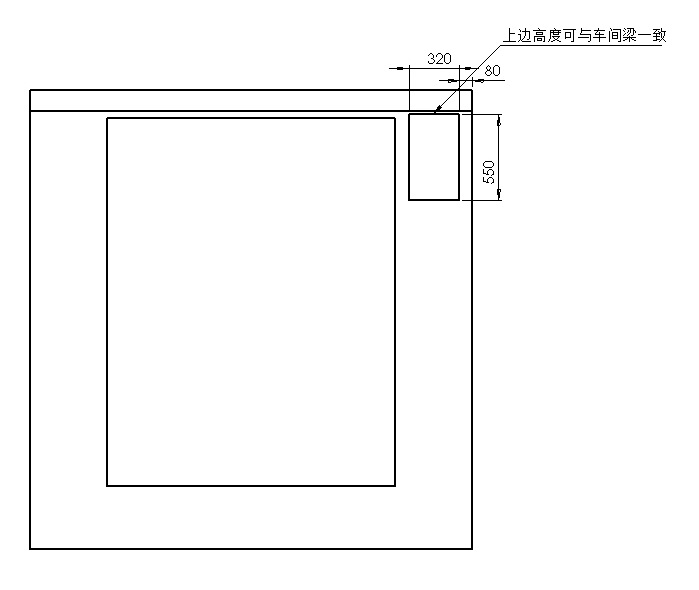

4.2墙体开口尺寸

5 设计参数



参数指标：

◆ 处理量：1 公斤/小时（取决于分辨率）；最大分辨率：10微米

可以计算各类各尺寸杂质浓度，以及不同尺寸粉的浓度占比。

◆ 自动生成报表，数据可通过光纤传送至服务器端或云端。

◆ 彩色矩阵式像机；高频率同步LED白光光源

◆ 高性能图形工作站有自动备份系统；Windows 7 操作系统

◆ 通讯接口可选以太网，USB，RS485，RS232，数字/模拟等

◆ 通讯协议可选MODBUS，TCP/IP，OCP 等

◆ 电源：230V AC 50 HZ；工作温度：10-40 摄氏度；压缩空气：6公斤
